Конструкторская база данных

DataBase Explorer (DBE) - система управления конструкторской базой данных.
Удобный инструмент для создания, учета и хранения конструкторской документации на этапе разработки и сопровождения в производстве.

Основные возможности DBE:

разработка одиночных и групповых конструкторских спецификаций
одновременное редактирование нескольких спецификаций
поиск применяемости компонентов
формирование ведомости материалов
формирование ведомости покупных изделий
формирование перечня документов на изделие
формирование сквозного перечня компонентов входящих в изделие
сравнение спецификаций и сквозных перечней

Краткое описание.

Программа имеет многооконный интерфейс.

главное окно
окна для работы со справочниками - одно для каждого справочника
окно для редактирования спецификации - количество не ограничивается
окно для поиска входимости - количество не ограничивается
окно для отчетов (групповая спецификация/ BOM/перечень документов) - одно
окно для редактирования таблицы допустимых замен (Д28) - одно

Главное окно программы напоминает привычный проводник Windows.

Спецификция формируется из компонентов, предварительно созданных в соответствующих справочниках. Типы компонентов соответствуют разделам в спецификации:

Документация
Сборочная единица
Деталь
Покупное изделие конструктора (ПКИК)
Покупное изделие радиста (ПКИР)
Материал

Пример окна для работы со справочником покупные изделия конструктора

В окне для работы со справочником Сборка или Деталь можно включить отображение дополнительной информации о редактируемом компоненте.

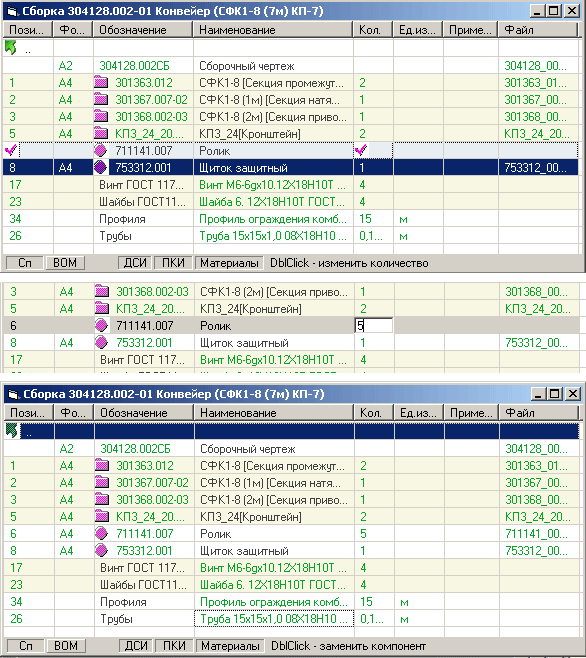

Для добавления компонента в спецификацию необходимо перетащить мышкой запись из соответствующего справочника, или из другой спецификации. Затем ввести позицию по чертежу и количество (для ПКИ радиста позиционное обозначение по схеме).

Если данные введены корректно, запись автоматически сохранится в базе.

Для редактирования записи в спецификации необходимо дважды щелкнуть мышкой на соответствующей ячейке. Замена компонента производится путем выбора из выпадающего списка, изменение позиции или количества - вводом нового значения в текстовое поле.

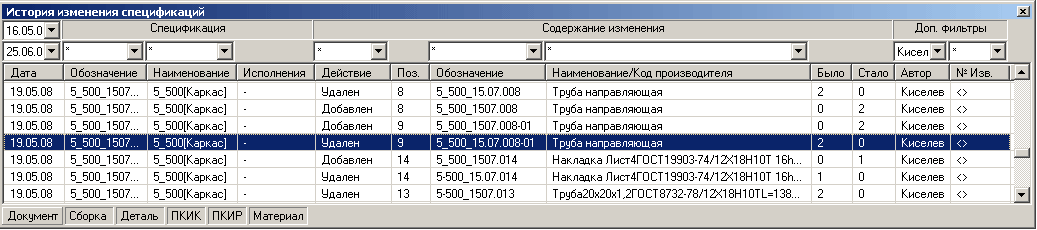

При изменения спецификации дополнительно запоминается кто и когда сделал изменение, а также что именно было изменено.

Практически из любого окна программы можно заказать поиск применяемости компонента.

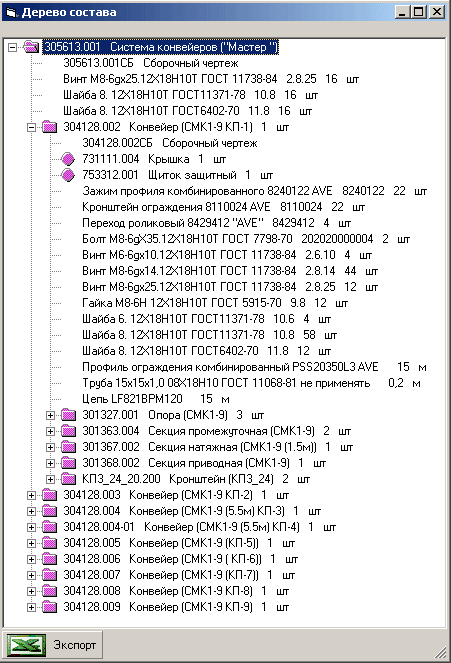

Любая сборка может быть выведена на экран в виде дерева.

Можно выборочно раскрыть несколько веток (подсборок) и затем сохранить дерево в виде xls-файла.

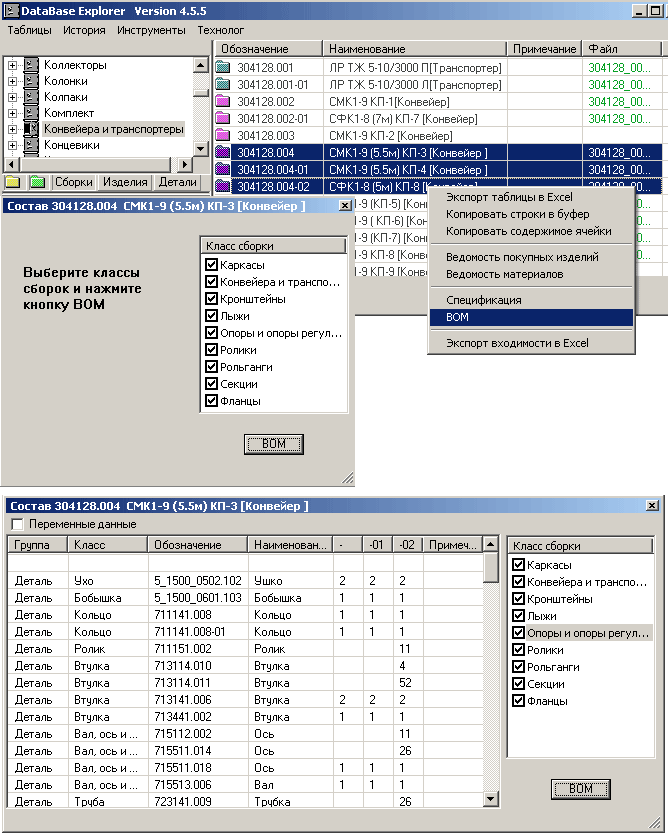

Сквозной перечень входящих компонентов (bill of material - BOM) можно заказать как для одной сборки, так и для нескольких сборок одновременно. В последнем случае можно легко определить,чем отличаются выбранные сборки.

В DBE имеется возможность вывода всех видов отчетов в формате MS Word (.doc) или MS Ecxel (.xls)

Двухлетний опыт эсплуатации DBE показал устойчивость работы программы и надежность хранения данных. В настоящее время программа используется в России ф.Rolsen (Москва), ООО "Товары Будущего" (Калининград) - более 160 000 записей в спецификациях, и в Беларуси ООО "Машины и Технологии" (Минск) - около 50 тысяч записей.

Демо-версию DBE и пример базы данных можно скачать здесь.
